LTspice工具栏样式切换

从官网下载的LTspice安装后，显示如下图所示的工具栏样式，和以往的样式有很大区别。
最新样式

以往的样式如下图所示。
以往样式

其实这是软件改变了工具栏默认的样式，以往的样式也同样保留。具体修改方式如下：

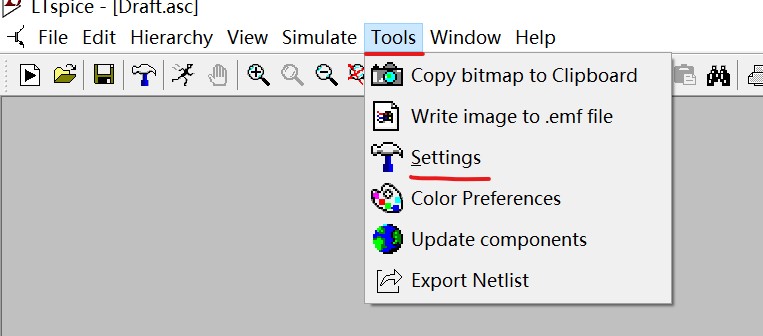

  1. 菜单栏中选择Tools，然后选择Settings。如下图。
    操作步骤1

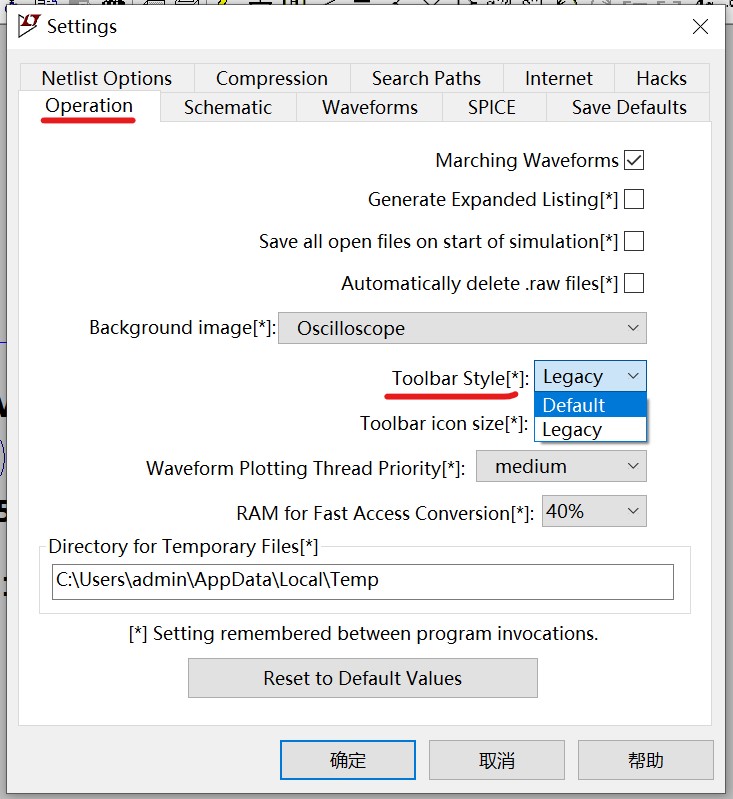

  2. 弹出Settings对话框，如下图所示，选择Operation标签，找到Toolbar Style位置，默认的Default样式就是新的样式，Legacy样式是以往的样式。选择Legacy后单机确定，就可以回到以往的样式了。
    操作步骤2

快断保险丝和慢断保险丝的区别

慢断保险丝，也叫延时保险丝，主要用于感性或者容性负载场合。表现为在电路出现非故障脉冲电流时可以保持完好而对长时间的过载可以提供保护。常用在电路开关瞬间存在冲击电流/浪涌电流但又需要保险丝进行短路或者过载保护的场合。

快断保险丝，主要用于阻性负载场合，表现为只要电流超过其额定电流值瞬间即熔断。只能作短路保护，不能防脉冲电流。

Coding平台、TortoiseGit和Git三者搭配使用

准备工作

  • 提前注册号Coding账号
  • 提前下好Git安装包和TortoiseGit安装包
  • 本文使用的Git安装包为：Git-2.43.0-64-bit.exe
  • 本文使用的TortoiseGit安装包为：TortoiseGit-2.15.0.0-64bit.msi
  • 本文使用的TortoiseGit语言包为：TortoiseGit-LanguagePack-2.15.0.0-64bit-zh_CN

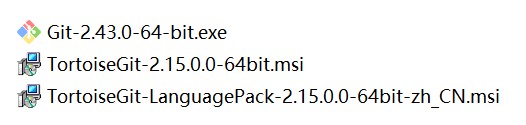

    各种安装包截图

操作流程

  1. 安装Git。

  2. 安装TortoiseGit。安装完成后，会提示第一次配置，可跳过。

  3. 安装TortoiseGit的语言包。记得Finish前勾选“配置TortoiseGit使用当前语言”。

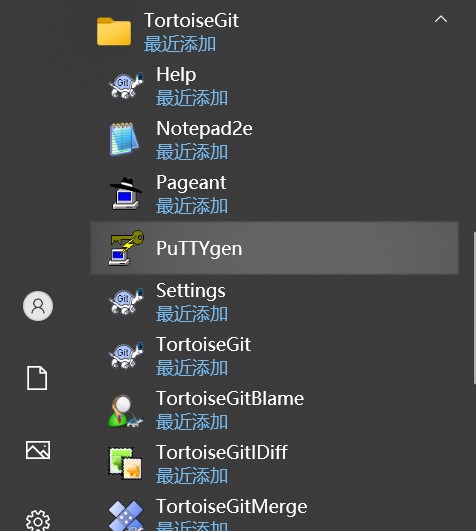

  4. 打开开始菜单中TortoiseGit文件夹下的PuTTYgen。
    选择PuTTYgen

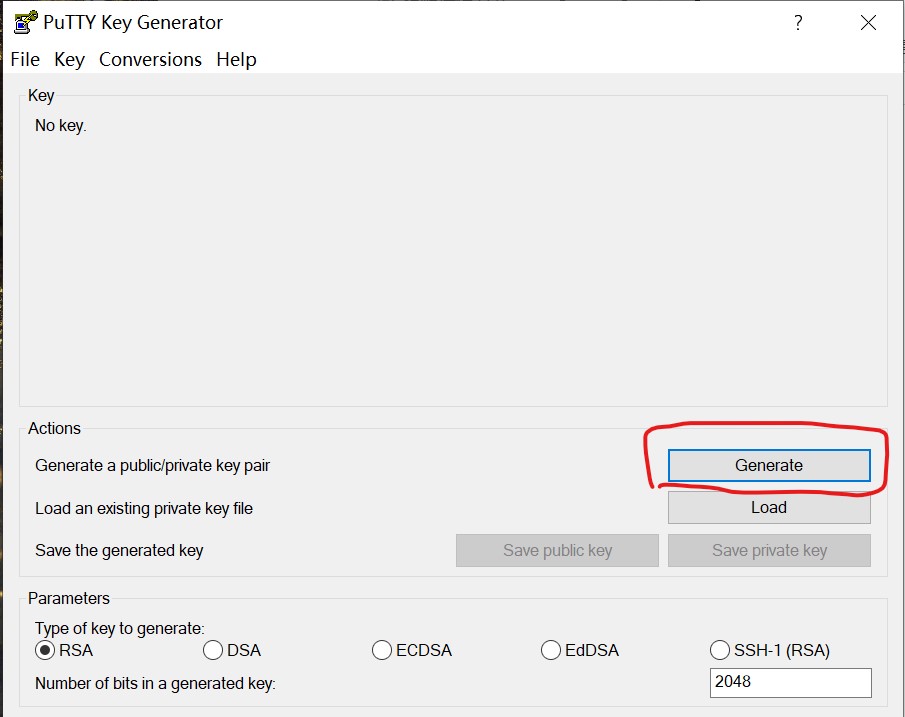

  5. 右击Generate来生成Key。
    generate

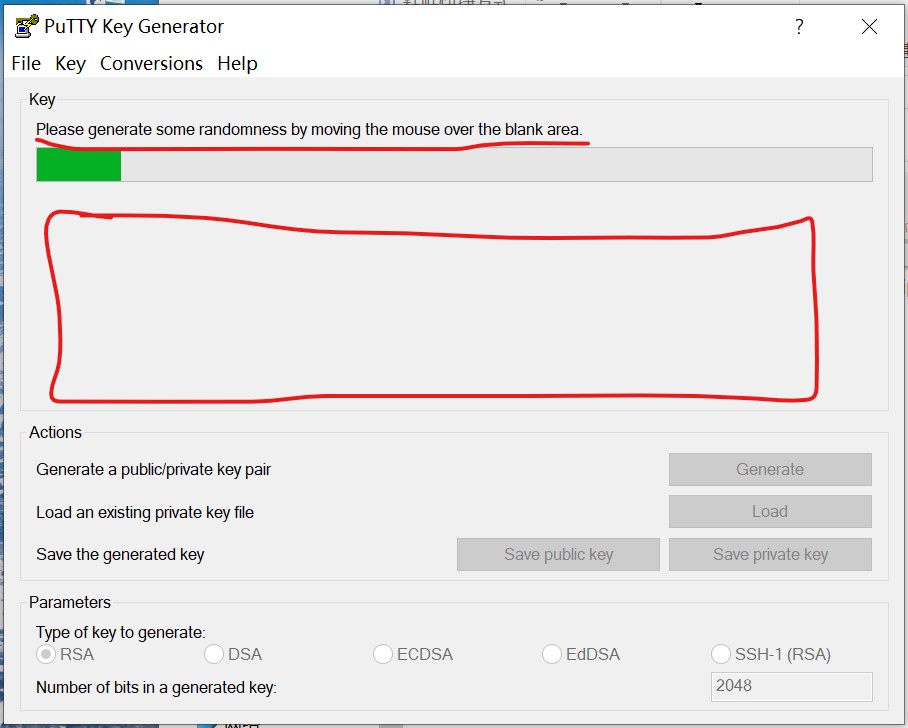

  6. 生成过程中需要在窗口空白处随机移动鼠标来产生随机性用于软件生成Key。
    生成key

  7. Key生成完成后，点击Save private key，保存私钥。也可以点击Save public key，保存公钥。注意文件的尾缀是ppk。注意此时不要关闭PuTTYgen。如果关闭，可以再次打开，点击Load加载刚才保存的私钥文件。
    保存私钥

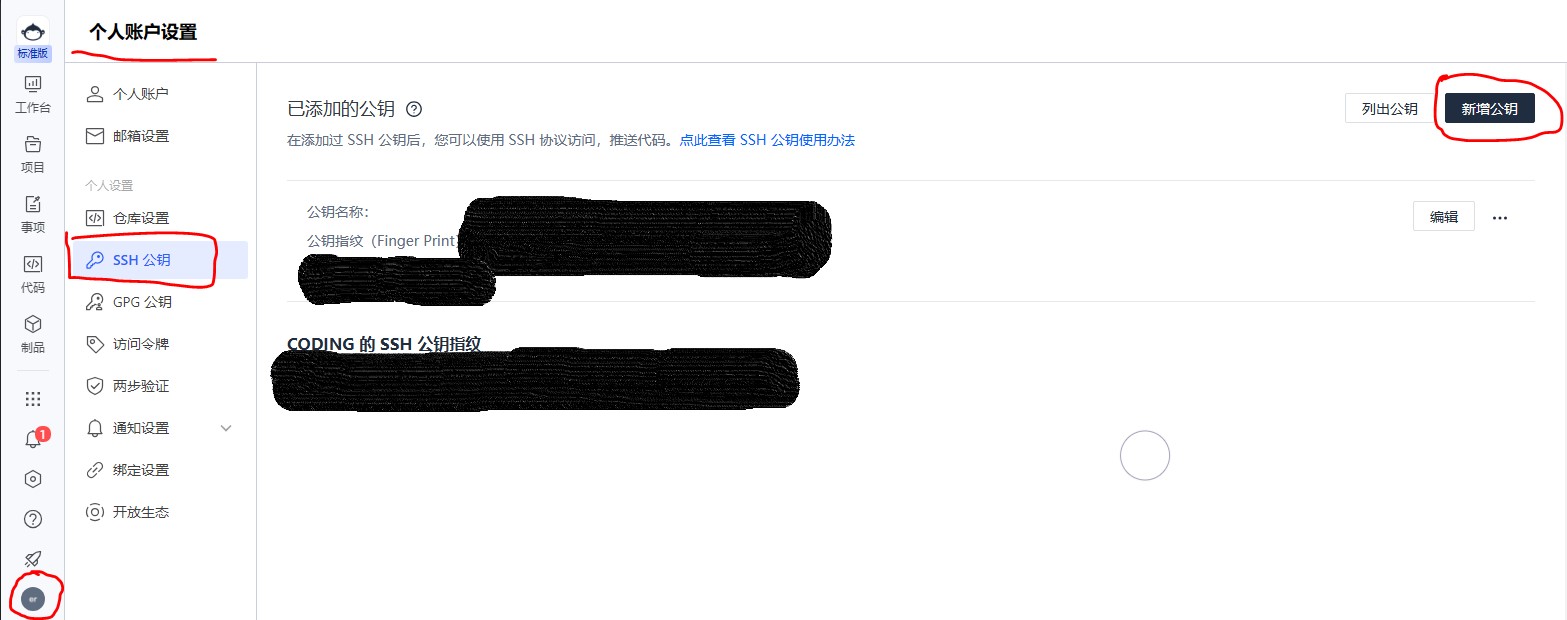

  8. 打开coding的个人账户设置界面，选择左侧个人设置的SSH公钥页面。然后点击新增公钥。公钥有效期可自己选择。公钥名称可以自定义。公钥内容复制PuTTYgen中生成的一串文字。PuTTYgen中有提示“Public key for pasting into OpenSSH authorized_keys file:”，下方就是需要复制的地方。
    配置coding

  9. 回到Coding的项目页面，新建一个Git仓库，复制克隆仓库的HTTPS链接或者SSH链接。

  10. 在本地新建一个文件夹，右击，选择Git克隆。URL中填上刚才复制的地址。勾选加载Putty密钥，选择刚才保存的私钥。然后单击确定，即可完成克隆。

CH32V103无法进行全局中断控制的解决办法

CH32V103默认无法使用全局中断。需要替换core_riscv.h和startup_ch32v10x.S两个文件。

core_riscv.h文件位于工程目录的Core文件夹下。

startup_ch32v10x.S文件位于工程目录的Startup文件夹下。

core_riscv.h文件中修改的内容

core_riscv.h中新增了关于全局中断控制函数的定义，具体新增的代码片段如下：

RV_STATIC_INLINE void __enable_irq()
{
  __asm volatile ("csrw mstatus, %0" : : "r" (0x1888) );
}

RV_STATIC_INLINE void __disable_irq()
{
  __asm volatile ("csrw mstatus, %0" : : "r" (0x1800) );
}

startup_ch32v10x.S文件中修改的内容

startup_ch32v10x.S文件修改的内容主要是mstatus寄存器的赋值变化，原赋值为0x88，更改为0x1888。

原代码片段如下：

/* enable all interrupt */
li t0, 0x88
csrs mstatus, t0
la t0, _vector_base
ori t0, t0, 1
csrw mtvec, t0

修改后的代码片段如下：

/* enable all interrupt */
li t0, 0x1888
csrs mstatus, t0
la t0, _vector_base
ori t0, t0, 1
csrw mtvec, t0

华为NAE12S03-B测试结果

华为NAE12S03-B是一款紧凑的非隔离DCDC电源模块，6.3V~14V的输入电压范围，0.8V~5.2V的输出电压范围，最大输出电流3A。

手册传送门：华为NAE12S03-B电源模块数据手册

有限条件下，该模块的测试结果如下：

基本条件

输入：12V

测试温度：室温

测试数据

Vout=5.0V

序号 负载电流(A) 输入电流(A) 输出电压(V) 效率(%) 热功耗(W) 备注
1 0 0 4.880 空载
2 0.1 0.045 4.879 90.35 0.05
3 0.2 0.089 4.879 91.37 0.09
4 0.3 0.133 4.878 91.69 0.13
5 0.5 0.222 4.877 91.54 0.23
6 0.8 0.355 4.872 91.49 0.36
7 1.0 0.442 4.870 91.82 0.43
8 1.2 0.530 4.869 91.87 0.52
9 1.5 0.663 4.866 91.74 0.66
10 1.8 0.799 4.864 91.31 0.83
11 2.0 0.892 4.862 90.84 0.98
12 2.2 0.986 4.860 90.37 1.14
13 2.5 1.126 4.857 89.86 1.37
14 2.8 1.270 4.853 89.16 1.65
15 3.0 1.368 4.849 88.61 1.87

输出最大压降：0.031V。

3A负载、室温条件下，稳定温度约为72℃。

Vout=3.3V

序号 负载电流(A) 输入电流(A) 输出电压(V) 效率(%) 热功耗(W) 备注
1 0 0 3.237 空载
2 0.1 0.031 3.237 87.02 0.05
3 0.2 0.061 3.236 88.42 0.08
4 0.3 0.092 3.235 87.91 0.13
5 0.5 0.152 3.234 88.65 0.21
6 0.8 0.243 3.231 88.64 0.33
7 1.0 0.302 3.230 89.13 0.39
8 1.2 0.362 3.229 89.19 0.47
9 1.5 0.454 3.228 88.88 0.61
10 1.8 0.549 3.226 88.14 0.78
11 2.0 0.614 3.225 87.54 0.92
12 2.2 0.678 3.223 87.15 1.05
13 2.5 0.778 3.221 86.25 1.28
14 2.8 0.880 3.218 85.33 1.55
15 3.0 0.980 3.216 84.63 1.75

输出最大压降：0.021V。

3A负载、室温条件下，稳定温度约为66℃。

Vout=1.8V

序号 负载电流(A) 输入电流(A) 输出电压(V) 效率(%) 热功耗(W) 备注
1 0 0 1.763 空载
2 0.1 0.018 1.762 81.57 0.04
3 0.2 0.036 1.762 81.57 0.08
4 0.3 0.054 1.762 81.57 0.12
5 0.5 0.090 1.760 81.48 0.20
6 0.8 0.143 1.759 82.00 0.31
7 1.0 0.178 1.759 82.35 0.38
8 1.2 0.214 1.758 82.15 0.46
9 1.5 0.269 1.758 81.69 0.59
10 1.8 0.328 1.757 80.35 0.77
11 2.0 0.366 1.757 80.01 0.88
12 2.2 0.407 1.756 79.10 1.02
13 2.5 0.468 1.755 78.13 1.23
14 2.8 0.533 1.753 76.74 1.49
15 3.0 0.577 1.752 75.91 1.67

输出最大压降：0.011V。

3A负载、室温条件下，稳定温度约为62℃。

Vout=1.0V

序号 负载电流(A) 输入电流(A) 输出电压(V) 效率(%) 热功耗(W) 备注
1 0 0 0.990 空载
2 0.1 0.012 0.989 68.68 0.05
3 0.2 0.023 0.989 71.67 0.08
4 0.3 0.034 0.989 72.72 0.11
5 0.5 0.060 0.988 68.61 0.23
6 0.8 0.092 0.988 71.59 0.31
7 1.0 0.114 0.987 72.15 0.38
8 1.2 0.137 0.987 72.04 0.46
9 1.5 0.173 0.987 71.32 0.60
10 1.8 0.211 0.986 70.09 0.76
11 2.0 0.237 0.986 69.34 0.87
12 2.2 0.264 0.986 68.47 1.00
13 2.5 0.306 0.985 67.06 1.21
14 2.8 0.350 0.984 65.60 1.44
15 3.0 0.381 0.983 64.50 1.62

输出最大压降：0.007V。

3A负载、室温条件下，稳定温度约为61℃。

封装基本知识

封装、尺寸与功率关系

封装 尺寸（mm） 功率
0201 1.0 x 0.5 1/20W
0402 1.6 x 0.8 1/16W
0603 2.0 x 1.2 1/10W
0805 3.2 x 1.6 1/8W
1206 3.2 x 2.5 1/4W
1210 3.2 x 2.5 1/3W
