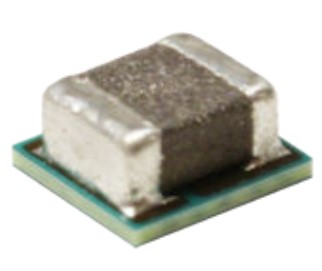

华为NAE12S03-B是一款紧凑的非隔离DCDC电源模块，6.3V~14V的输入电压范围，0.8V~5.2V的输出电压范围，最大输出电流3A。

手册传送门：华为NAE12S03-B电源模块数据手册

有限条件下，该模块的测试结果如下：

基本条件

输入：12V

测试温度：室温

测试数据

Vout=5.0V

序号	负载电流(A)	输入电流(A)	输出电压(V)	效率(%)	热功耗(W)	备注
1	0	0	4.880			空载
2	0.1	0.045	4.879	90.35	0.05
3	0.2	0.089	4.879	91.37	0.09
4	0.3	0.133	4.878	91.69	0.13
5	0.5	0.222	4.877	91.54	0.23
6	0.8	0.355	4.872	91.49	0.36
7	1.0	0.442	4.870	91.82	0.43
8	1.2	0.530	4.869	91.87	0.52
9	1.5	0.663	4.866	91.74	0.66
10	1.8	0.799	4.864	91.31	0.83
11	2.0	0.892	4.862	90.84	0.98
12	2.2	0.986	4.860	90.37	1.14
13	2.5	1.126	4.857	89.86	1.37
14	2.8	1.270	4.853	89.16	1.65
15	3.0	1.368	4.849	88.61	1.87

输出最大压降：0.031V。

3A负载、室温条件下，稳定温度约为72℃。

Vout=3.3V

序号	负载电流(A)	输入电流(A)	输出电压(V)	效率(%)	热功耗(W)	备注
1	0	0	3.237			空载
2	0.1	0.031	3.237	87.02	0.05
3	0.2	0.061	3.236	88.42	0.08
4	0.3	0.092	3.235	87.91	0.13
5	0.5	0.152	3.234	88.65	0.21
6	0.8	0.243	3.231	88.64	0.33
7	1.0	0.302	3.230	89.13	0.39
8	1.2	0.362	3.229	89.19	0.47
9	1.5	0.454	3.228	88.88	0.61
10	1.8	0.549	3.226	88.14	0.78
11	2.0	0.614	3.225	87.54	0.92
12	2.2	0.678	3.223	87.15	1.05
13	2.5	0.778	3.221	86.25	1.28
14	2.8	0.880	3.218	85.33	1.55
15	3.0	0.980	3.216	84.63	1.75

输出最大压降：0.021V。

3A负载、室温条件下，稳定温度约为66℃。

Vout=1.8V

序号	负载电流(A)	输入电流(A)	输出电压(V)	效率(%)	热功耗(W)	备注
1	0	0	1.763			空载
2	0.1	0.018	1.762	81.57	0.04
3	0.2	0.036	1.762	81.57	0.08
4	0.3	0.054	1.762	81.57	0.12
5	0.5	0.090	1.760	81.48	0.20
6	0.8	0.143	1.759	82.00	0.31
7	1.0	0.178	1.759	82.35	0.38
8	1.2	0.214	1.758	82.15	0.46
9	1.5	0.269	1.758	81.69	0.59
10	1.8	0.328	1.757	80.35	0.77
11	2.0	0.366	1.757	80.01	0.88
12	2.2	0.407	1.756	79.10	1.02
13	2.5	0.468	1.755	78.13	1.23
14	2.8	0.533	1.753	76.74	1.49
15	3.0	0.577	1.752	75.91	1.67

输出最大压降：0.011V。

3A负载、室温条件下，稳定温度约为62℃。

Vout=1.0V

序号	负载电流(A)	输入电流(A)	输出电压(V)	效率(%)	热功耗(W)	备注
1	0	0	0.990			空载
2	0.1	0.012	0.989	68.68	0.05
3	0.2	0.023	0.989	71.67	0.08
4	0.3	0.034	0.989	72.72	0.11
5	0.5	0.060	0.988	68.61	0.23
6	0.8	0.092	0.988	71.59	0.31
7	1.0	0.114	0.987	72.15	0.38
8	1.2	0.137	0.987	72.04	0.46
9	1.5	0.173	0.987	71.32	0.60
10	1.8	0.211	0.986	70.09	0.76
11	2.0	0.237	0.986	69.34	0.87
12	2.2	0.264	0.986	68.47	1.00
13	2.5	0.306	0.985	67.06	1.21
14	2.8	0.350	0.984	65.60	1.44
15	3.0	0.381	0.983	64.50	1.62

输出最大压降：0.007V。

3A负载、室温条件下，稳定温度约为61℃。
