工程目标
基于TLFM20S-EVM开发板，搭建PS和PL联合开发的基础功能，使用PS侧的CPU通过EMIO控制PL侧的LED灯闪烁，同时程序运行在DDR中。
开发环境
- PL开发工具：VIVADO 2018.3，主要用于PL侧逻辑开发和使用XILINX丰富的IP资源（若无需复杂的IP资源，则可以单独使用PROCISE）。
- PS开发工具：IAR 8.11.2.13606，用于编写PS侧的C语言
- 转换工具：PROCISE 2025.1.1，用于转换VIVADO工程，生成相应的BSP供后续PS开发。
- 开发板：TLFM20S-EVM，核心芯片为复旦微的FMQL20S400M，对标XILINX的XC7Z020CLG400-2。
- 下载器：XILINX的JTAG下载器、JLINK仿真器。
工程搭建步骤
- 按照《TLFM20S-EVM开发板PS和PL联合开发工程搭建》完成工程搭建，并下载程序进入调试模式。
-

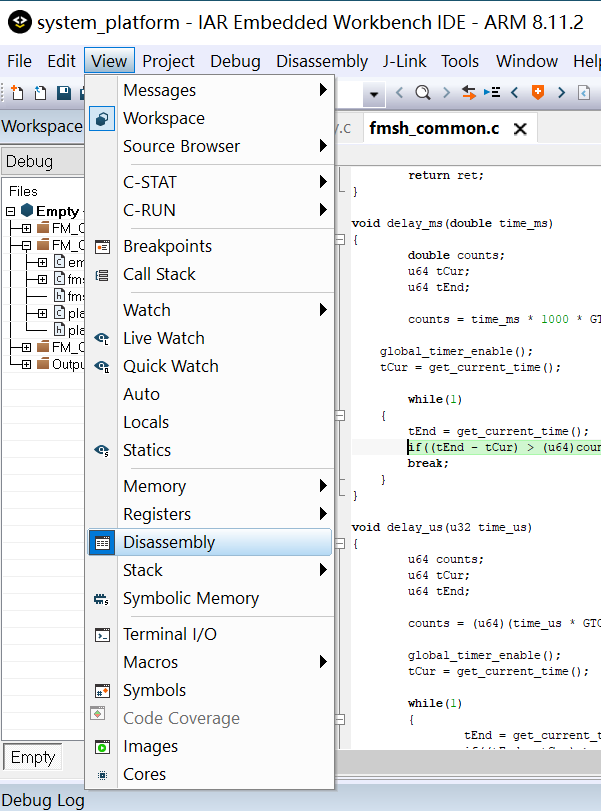

调试模式中，暂停程序运行，打开View -> Disassembly。

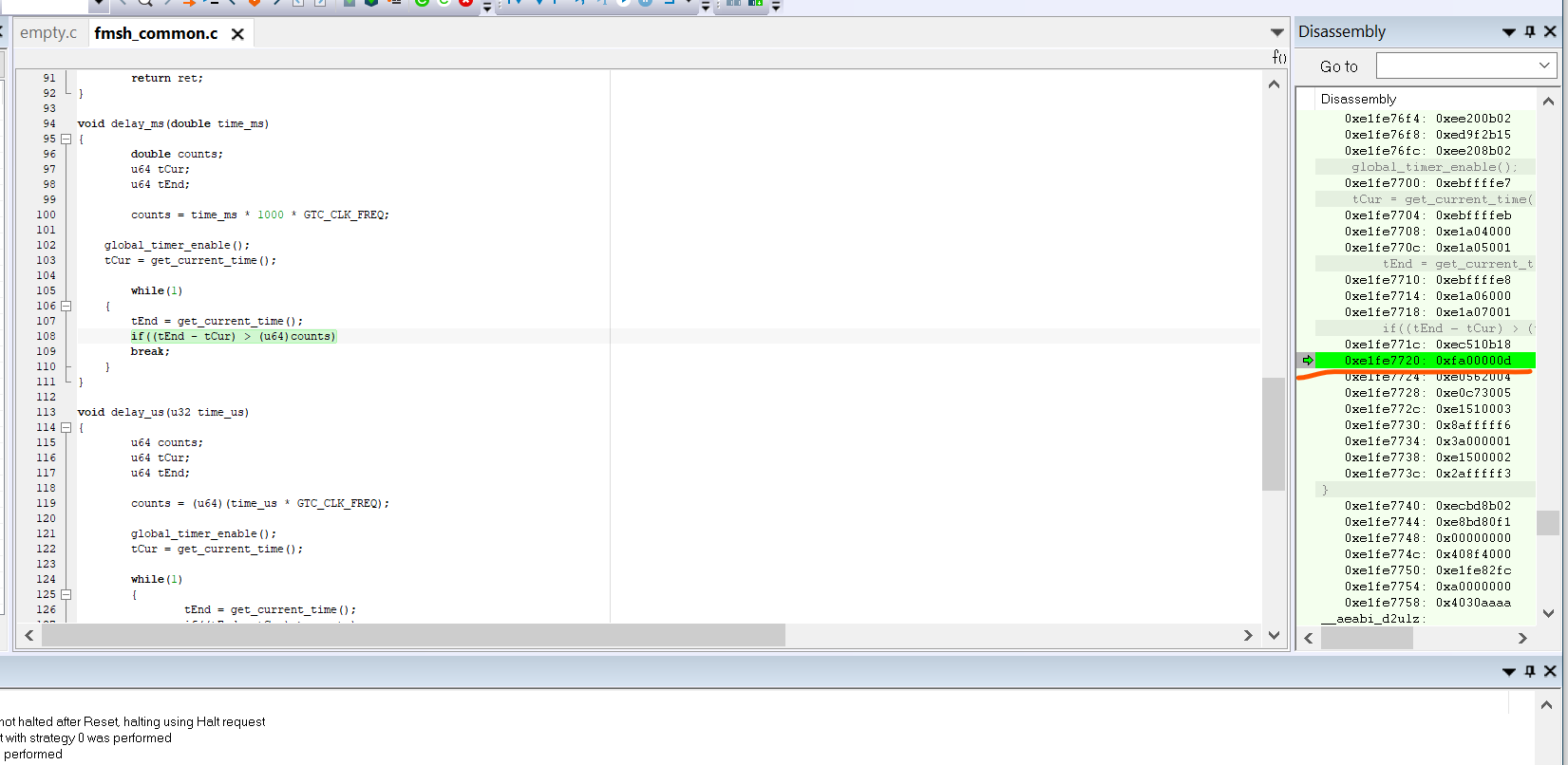

可以查看目前程序运行在0xE1FE_xxxx地址，属于AHB_SRAM范围（0xE1FE_0000 ～ 0xE1FF_FFFF）。说明程序运行在AHB_SRAM中。
-

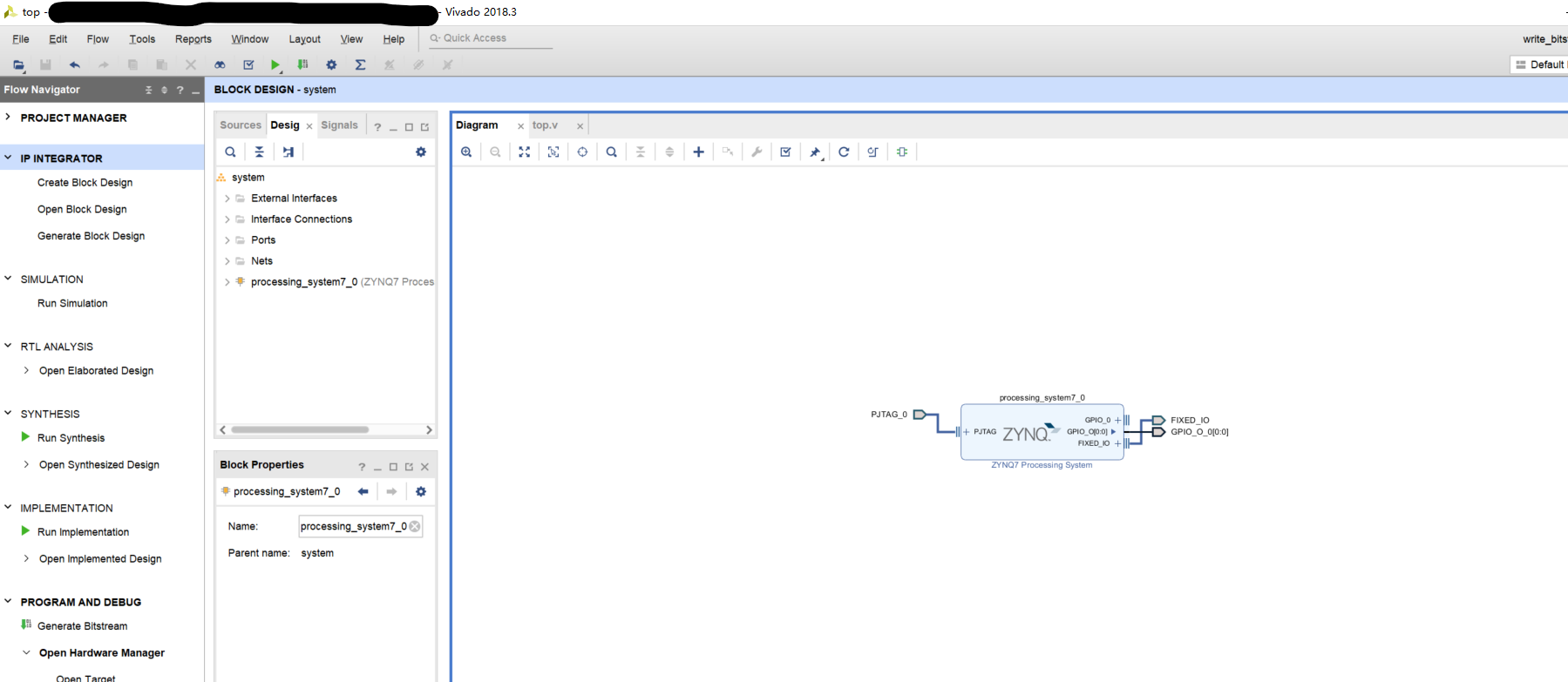

退出调试模式，关闭IAR。打开VIVADO，先打开Block Design。
-

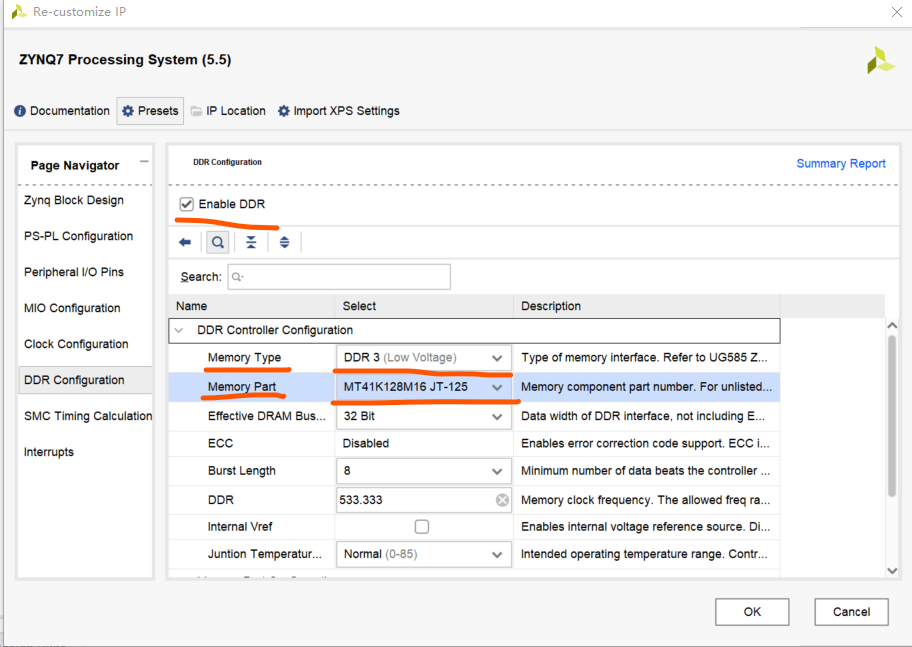

双击ZYNQ核进行配置。Page Navigator选择DDR Configuration,首先勾选Enable DDR,然后打开DDR Controller Configuration，Memory Type选择DDR3(Low Voltage)，Memory Part选择MT41K128M16 JT-125。然后单击OK。

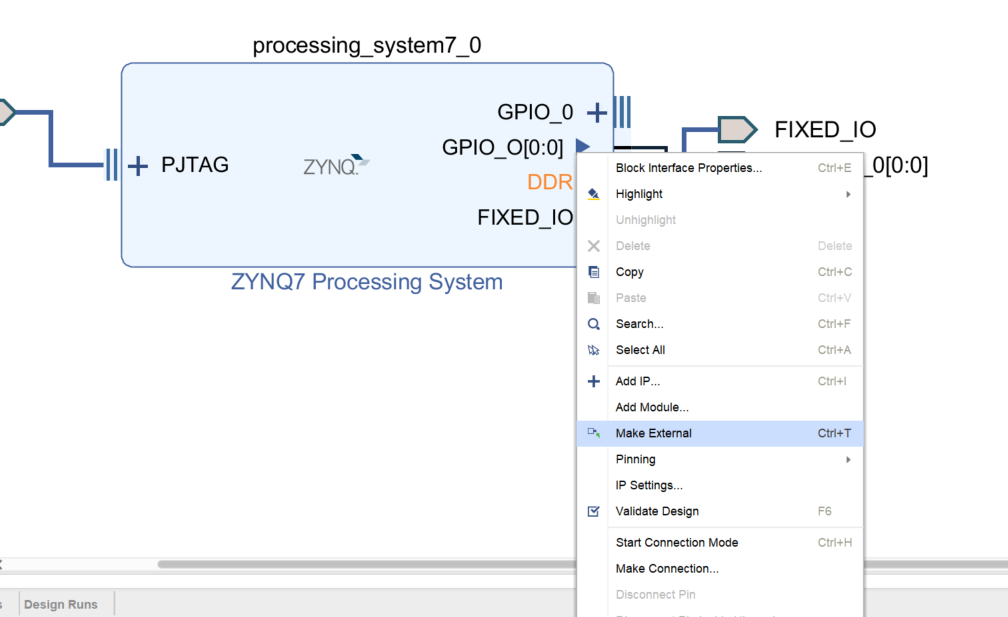

回到Block界面，选择DDR引脚，右击Make External，将DDR引脚引出。

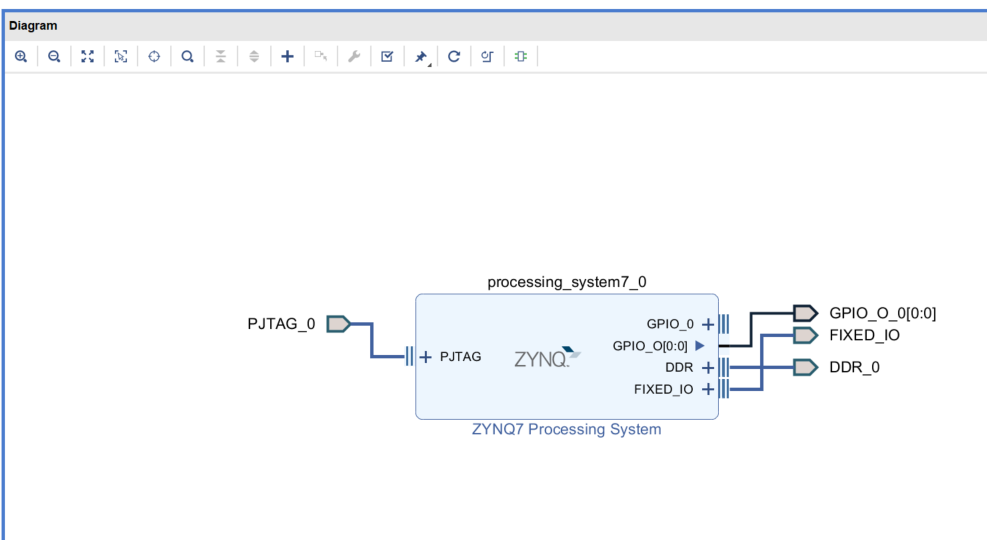

最终完成的Block如下图。
-
然后编译Block，最后生成wrapper HDL。修改top.v文件如下。
`timescale 1ns / 1ps ////////////////////////////////////////////////////////////////////////////////// // Company: // Engineer: // // Create Date: 2026/02/28 22:44:57 // Design Name: // Module Name: top // Project Name: // Target Devices: // Tool Versions: // Description: // // Dependencies: // // Revision: // Revision 0.01 - File Created // Additional Comments: // ////////////////////////////////////////////////////////////////////////////////// module top( DDR_0_addr , DDR_0_ba , DDR_0_cas_n , DDR_0_ck_n , DDR_0_ck_p , DDR_0_cke , DDR_0_cs_n , DDR_0_dm , DDR_0_dq , DDR_0_dqs_n , DDR_0_dqs_p , DDR_0_odt , DDR_0_ras_n , DDR_0_reset_n , DDR_0_we_n , FIXED_IO_ddr_vrn , FIXED_IO_ddr_vrp , FIXED_IO_mio , FIXED_IO_ps_clk , FIXED_IO_ps_porb , FIXED_IO_ps_srstb , PJTAG_0_tck , PJTAG_0_tdi , PJTAG_0_tdo , PJTAG_0_tms , PIN_PL_LED_OUT ); inout [14:0] DDR_0_addr; inout [2:0] DDR_0_ba; inout DDR_0_cas_n; inout DDR_0_ck_n; inout DDR_0_ck_p; inout DDR_0_cke; inout DDR_0_cs_n; inout [3:0] DDR_0_dm; inout [31:0] DDR_0_dq; inout [3:0] DDR_0_dqs_n; inout [3:0] DDR_0_dqs_p; inout DDR_0_odt; inout DDR_0_ras_n; inout DDR_0_reset_n; inout DDR_0_we_n; inout FIXED_IO_ddr_vrn; inout FIXED_IO_ddr_vrp; inout [53:0] FIXED_IO_mio; inout FIXED_IO_ps_clk; inout FIXED_IO_ps_porb; inout FIXED_IO_ps_srstb; input PJTAG_0_tck; input PJTAG_0_tdi; output PJTAG_0_tdo; input PJTAG_0_tms; output [0:0] PIN_PL_LED_OUT; system_wrapper system( .DDR_0_addr (DDR_0_addr ), .DDR_0_ba (DDR_0_ba ), .DDR_0_cas_n (DDR_0_cas_n ), .DDR_0_ck_n (DDR_0_ck_n ), .DDR_0_ck_p (DDR_0_ck_p ), .DDR_0_cke (DDR_0_cke ), .DDR_0_cs_n (DDR_0_cs_n ), .DDR_0_dm (DDR_0_dm ), .DDR_0_dq (DDR_0_dq ), .DDR_0_dqs_n (DDR_0_dqs_n ), .DDR_0_dqs_p (DDR_0_dqs_p ), .DDR_0_odt (DDR_0_odt ), .DDR_0_ras_n (DDR_0_ras_n ), .DDR_0_reset_n (DDR_0_reset_n ), .DDR_0_we_n (DDR_0_we_n ), .FIXED_IO_ddr_vrn (FIXED_IO_ddr_vrn ), .FIXED_IO_ddr_vrp (FIXED_IO_ddr_vrp ), .FIXED_IO_mio (FIXED_IO_mio ), .FIXED_IO_ps_clk (FIXED_IO_ps_clk ), .FIXED_IO_ps_porb (FIXED_IO_ps_porb ), .FIXED_IO_ps_srstb (FIXED_IO_ps_srstb), .GPIO_O_0 (PIN_PL_LED_OUT ), .PJTAG_0_tck (PJTAG_0_tck ), .PJTAG_0_tdi (PJTAG_0_tdi ), .PJTAG_0_tdo (PJTAG_0_tdo ), .PJTAG_0_tms (PJTAG_0_tms ) ); endmodule - VIVADO中重新编译工程，生成bit。
-

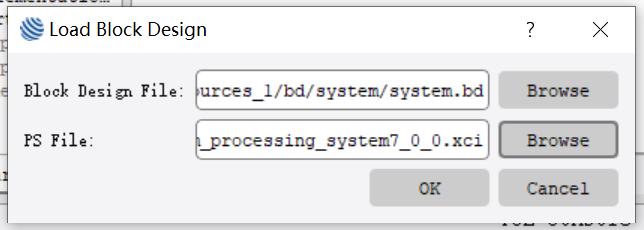

打开原Procise工程，PSOC -> From Vivado，按之前从VIVADO工程中导入的步骤完成Load Block Design配置。

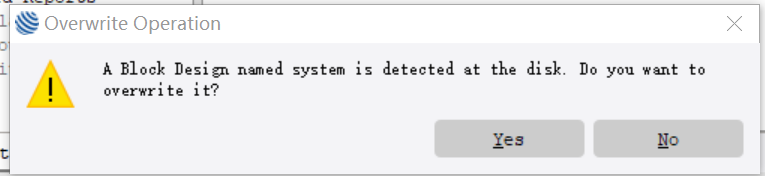

导入过程中提示Overwrite Operation，选择Yes即可。

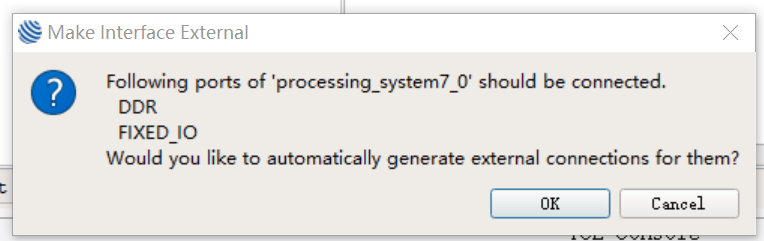

然后提示Make Interface External，选择OK即可。
-

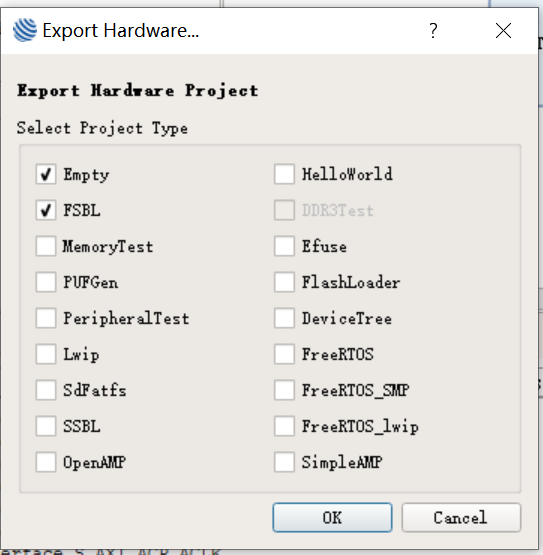

弹出Export Hardware对话框，勾选Empty和FSBL，然后单击OK即可。稍等片刻，会自动打开IAR工程。
-

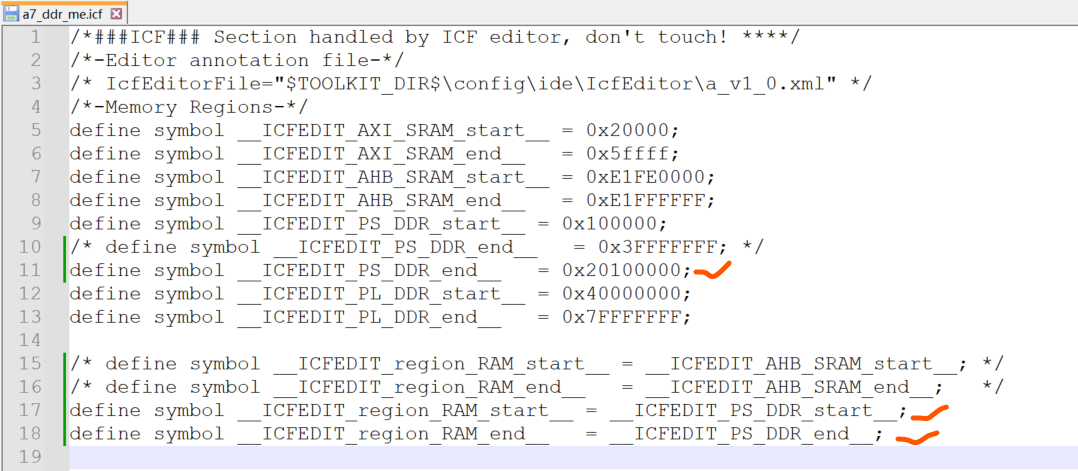

首先修改ICF文件，打开工程文件夹，procise -> SDK -> system_platform -> Empty，将a7_ahbsram.icf复制一份，并改名为a7_ddr_me.icf。然后使用文本编辑器打开，做如下修改。
修改ICFEDIT_PS_DDR_end地址为0x20100000。（因为开发板配置的DDR为512MB；若配置了1GB，则无需修改）
修改ICFEDIT_region_RAM_start和ICFEDIT_region_RAM_end的地址为ICFEDIT_PS_DDR_start和ICFEDIT_PS_DDR_end。（将RAM映射地址由AHB_SRAM改为PS DDR）
其余无需修改，保存即可。
-

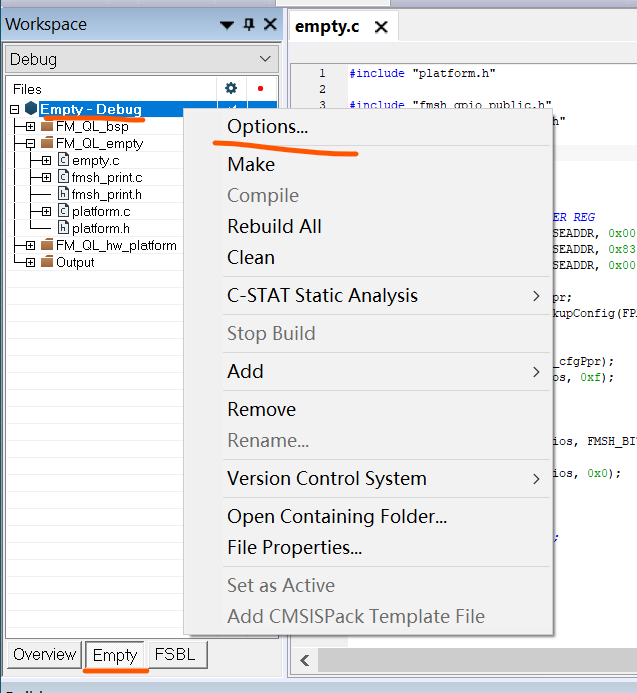

回到IAR，workspace区域选择下方的Empty（即将Empty工程设为active）。然后单击Empty-Debug，右击选择Option。
-

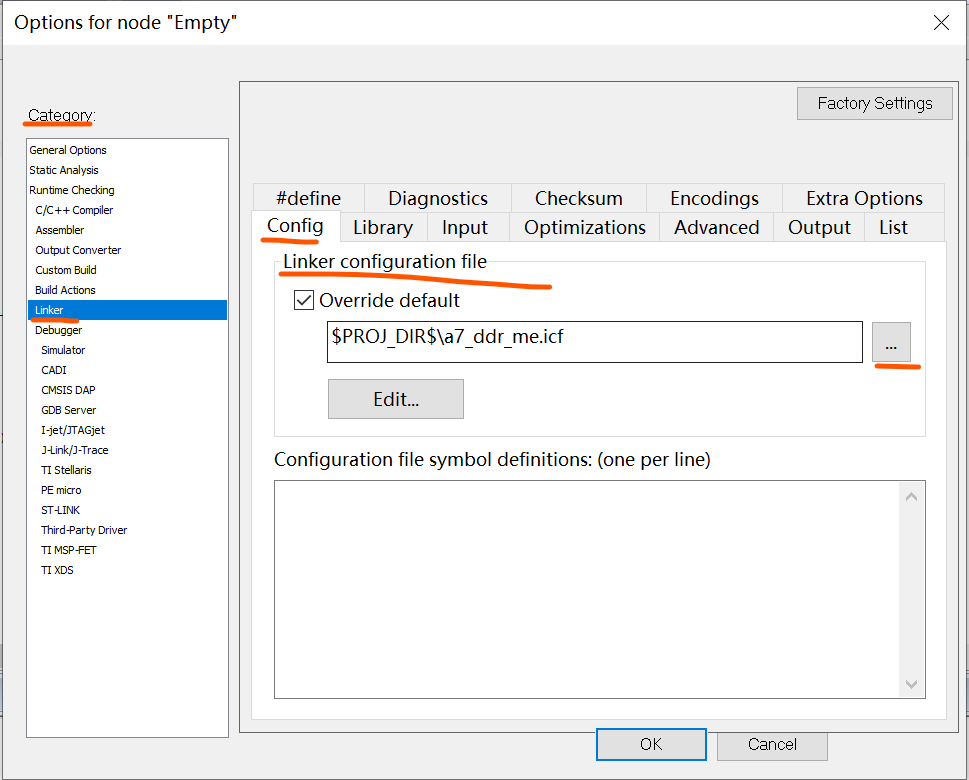

Options for node "Empty"对话框中，Category中选择Linker，右侧选择Config，Linker Configuration file中选择...，找到前文修改的a7_ddr_me.icf文件。
-

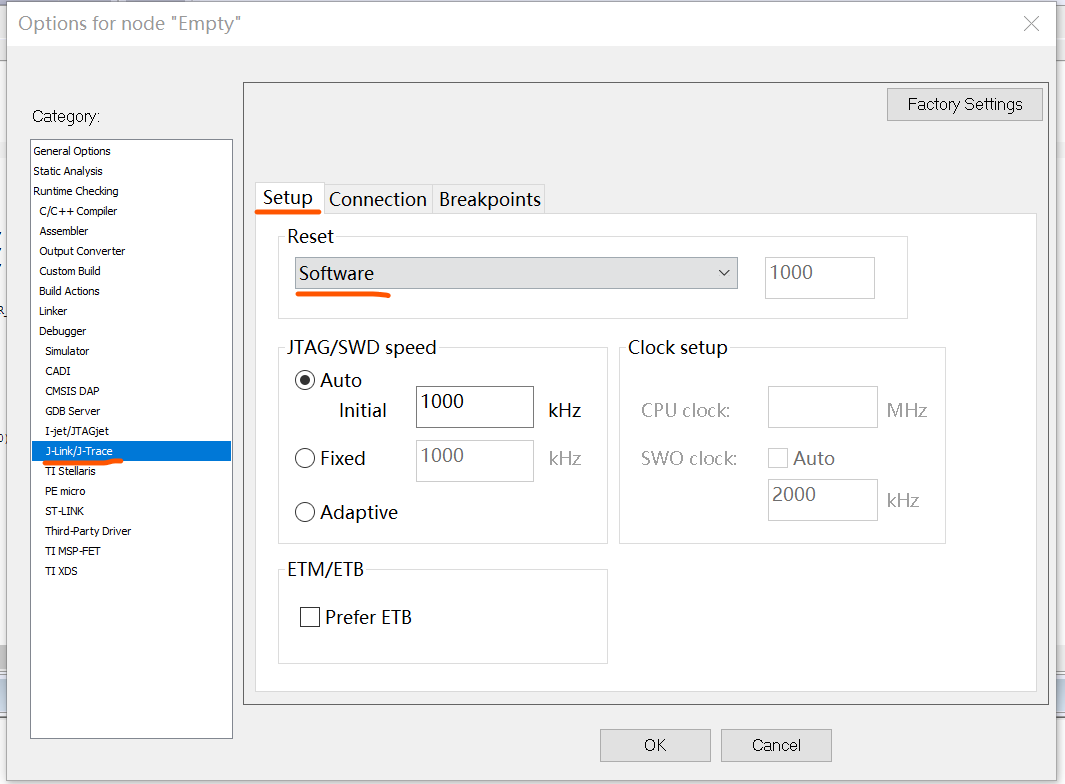

然后Category中选择J-Link/J-Trace，右侧选择Setup，Reset中选择Software。（因为调试时，先使用IAR加载FSBL文件，完成DDR初始化；然后再下载开发的APP文件。若下载的APP文件选择硬件复位，则会清除DDR的初始化状态，导致程序加载错误，故改为软件复位）
-
单击OK关闭Options对话框。打开empty.c文件，注释init_platform()调用，新增icache_enable()调用。如下：
#include "platform.h" #include "fmsh_gpio_public.h" #include "fmsh_ps_parameters.h" void main() { //init_platform(); icache_enable(); //Enable USER_LEVEL_SHIFTER REG FMSH_WriteReg(FPS_SLCR_BASEADDR, 0x008, 0xDF0D767BU); //unlock SLCR FMSH_WriteReg(FPS_SLCR_BASEADDR, 0x838, 0xF); //enablue usr_lvl_shifter FMSH_WriteReg(FPS_SLCR_BASEADDR, 0x004, 0xDF0D767BU); //lock SLCR FGpioPs_Config* gpio_cfgPpr; gpio_cfgPpr = FGpioPs_LookupConfig(FPAR_GPIOPS_2_DEVICE_ID); FGpioPs_T gpios; FGpioPs_init(&gpios, gpio_cfgPpr); FGpioPs_setDirection(&gpios, 0xf); while(1) { FGpioPs_writeData(&gpios, FMSH_BIT0); delay_ms(500); FGpioPs_writeData(&gpios, 0x0); delay_ms(500); } //example_test(Device_ID); } -

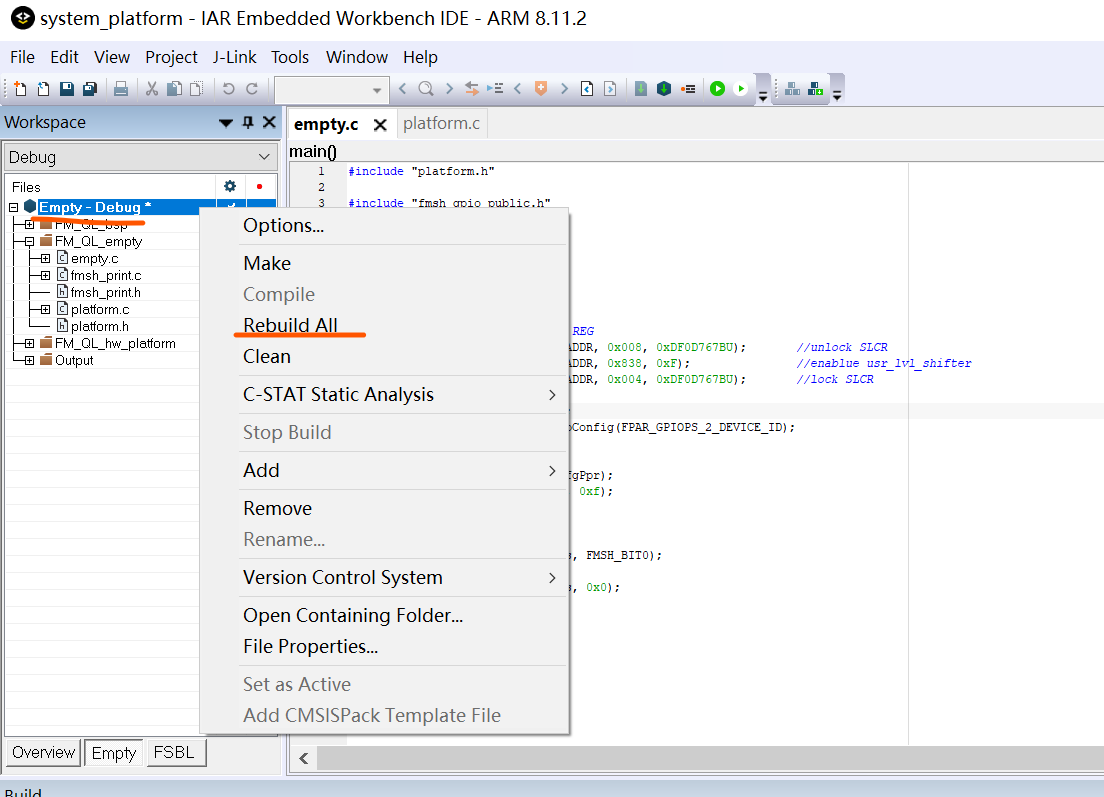

单击Empty-Debug，右击，选择Rebuild All。编译完成即可。
-

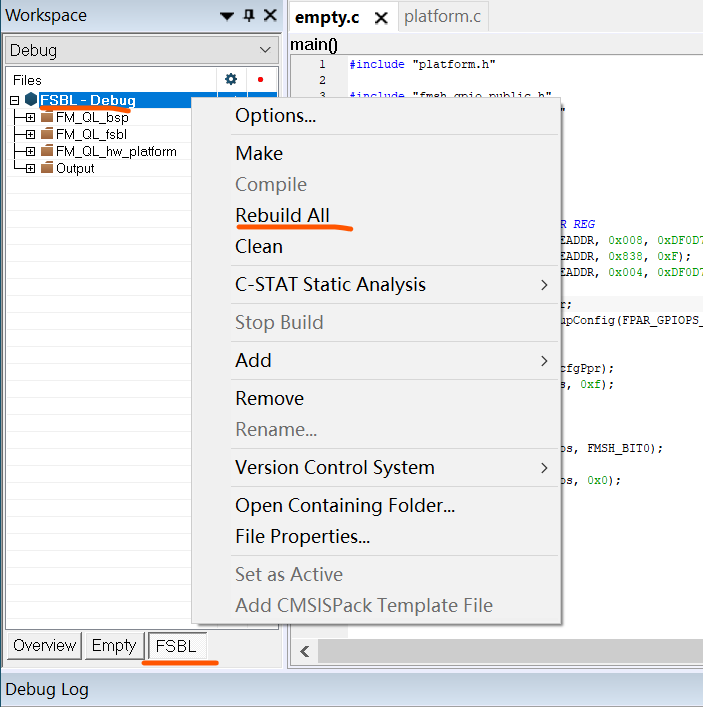

workspace区域选择下方的FSBL（即将FSBL工程设为active）。单击FSBL-Deubg，右击选择Rebuild All。编译完成即可。
- 给开发板接上xilinx下载器和JLINK仿真器，配置的拨码开关选择JTAG独立模式（[3:0] = 1000），然后开发板加电。
- 回到VIVADO，烧写bit。
- 回到IAR，workspace下方选择FSBL，单击Download and Debug，下载FSBL程序并进入调试模式。单击Go，运行3-5秒钟即可退出调试模式。（此时已完成DDR的初始化）
- workspace下方选择Empty，单击Download and Debug，下载Empty程序并进入调试模式。单击Go，可以看到开发板上EMIO控制的LED灯在闪烁。
- 单击Break，中断程序运行。View -> Core，打开Cores窗口，可以看到PC寄存器的地址范围在0x0010_0000 ～ 0x3FFF_FFFF之间，该区域为DDR3的地址范围，说明程序运行在DDR中。（注，因开发板DDR实际大小为512MB，故PC寄存器的地址范围应在0x0010_0000 ～ 0x2010_0000之间）。
总结：
- ICF文件要修改正确。
- APP工程的复位要改为软件复位，否则会重置DDR的状态，没法进行程序调试。
- 软件烧写先后顺序：bit -> FSBL -> APP。
- 开发板配置要正确，否则FSBL烧写完成后，会自动按配置进行加载，如SPI模式，则会读取SPI内的程序，导致后续APP烧写无法连接JLINK等问题。
- APP的初始代码要屏蔽ps_init()调用（通过注释main中的init_platform()），防止重复初始化DDR。
- 仅使能icache，不要使能dcache（dcache的使能方式还未摸索出来，使能会导致程序进入异常中断）。
